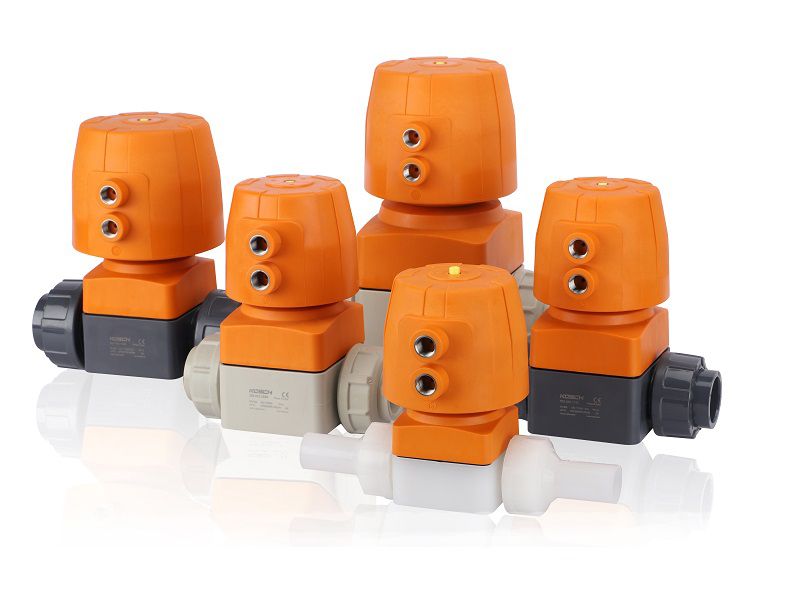

Pneumatisch betätigte Membranventile, MV302

MV302 pneumatisch betätigte Membranventile sind kompakt und ökonomisch designt, nutzen einen pneumatischen Aktuator, haben verbessererte Membraneigenschaften und ermöglichen so eine effziente Durchflussregelung. Dank des kompakten Designs und der PN6 Druckstufe sind diese Membranventile eine günstige Lösung für Rohrsysteme für Umwelt-, Chemie-, Elektroindustrie sowie Abwassersysteme.

Kontakt

Betriebsanleitung Datenblatt

Eigenschaften

• Größe
  DN 15/20/25/32/40/50
• Druckstufe
  PN 6
• Körperwerkstoffe
  PVC-U, PVC-C, PP-H, PP (natur), PVDF
• Membran
  EPDM, FPM, EPDM-PTFE
• Anschluss
  Verschraubung (Muffe oder Stutzen)
• Standard
  DIN, JIS, ANSI

Besonderheiten

Einfache Montage und Instandhaltung

• leicht ein- und ausbaubar dank Schraubanschluss
• korrosionsfest dank Kunststoffgehäuse
• optimierter Luftdurchfluss mit geringer Vibration
• Größe entspricht herkömmlich Standardventilen
• Integrierte optische Stellungsanzeige für einfache Überwachung
• ausgezeichneter Duchfluss und keine Instandhaltung notwendig
• Lufteinlass optimal bei 90° Intervallen
• Integriertes und kompaktes Design für einfache Montage in kleinen Räumen

Hohe Sicherheit

• eingehängte Membran für hohe Sicherheit und leichten Anschluss
• Durchflusskanal und pneumatischer Aktuator halten hohem Druck stand
• Optimiertes Design für effiziente Durchflussregelung auch bei Anwendungen unter hohem Druck

Flexibel und anpassungsfähig

• Anschluss: geschraubt (Muffe oder Stutzen)
• Standardanschluss: metrisch, US, JP
• Membran: EPDM, FPM, EPDM-PTFE,
• Ventilgehäuse: PVC-U, PVC-C, PP-H, PVDF, PP (natur)
• auch ölfrei erhältlich

Beste Durchflussregelung

• Linearer Durchfluss für einfache Steuerung
• Doppelte Durchflussrate dank besonderen Designs
• geeignet für Stoffe, die Partikel und Feststoffe enthalten

Anwendungsbereiche

• Müllsickerwasser auf Deponien
• Photovoltaik
• PCB
• Platinen
• LCD
• Halbleiter
• Papierherstellung
• Bergbau und Metallherstellung
